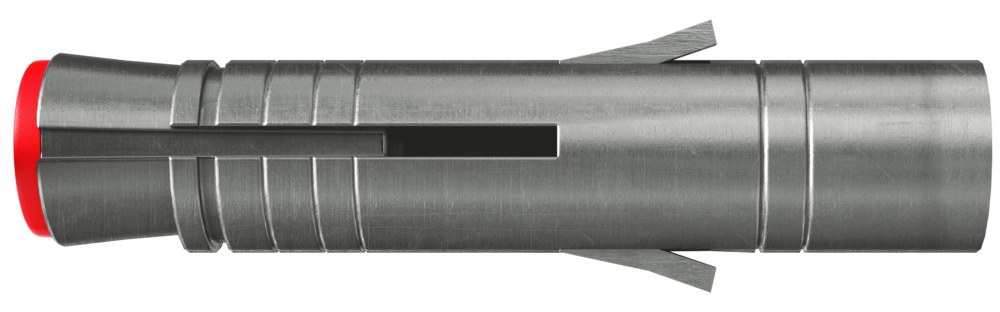

Анкер для высоких нагрузок Fischer SLM-N 16х62/M10, нержавеющая сталь А4

Анкер SL M с внутренней резьбой для высоких нагрузок выполнен из нержавеющей стали. Во время затяжки конус перемещается в распорную втулку и расширяет ее, прижимая к стенкам просверленного отверстия. SL M подходит для дистанционного и предварительного монтажа. Анкер SL M для тяжелых нагрузок идеально подходит для экономичного крепления стальных конструкций снаружи помещений.

Преимущества:

• Оптимизированная геометрия анкера сводит к минимуму усилия при монтаже и позволяет использовать анкер в очень узких пространствах. Это обеспечивает экономию трудозатрат при установке.
• Трехкомпонентная распорная втулка обеспечивает равномерное распределение нагрузки, допуская монтаж в условиях малых межосевых и краевых расстояний, расширяя тем самым область применения анкера.
• Метрическая внутренняя резьба позволяет использовать стандартные болты или резьбовые шпильки для идеальной адаптации к различным условиям монтажа.
• Красный пластиковый колпачок защищает резьбу от загрязнения буровой мукой и обеспечивает свободное движение конусной гайки.

Технические данные

Область применения

Строительные материалы

• Бетон C20/25 - C50/60, без трещин
• Бетон C12/15
• Натуральный камень с плотной структурой

Порядок монтажа

• SL M подходит для предварительного монтажа.
• Во время затяжки конус перемещается в распорную втулку и расширяет ее, прижимая к стенкам просверленного отверстия.
• Для надежного сквозного монтажа прикрепляемый конструктивный элемент необходимо зафиксировать на анкере, а шпильку блокировать с помощью контргайки.

Нагрузки

Анкер для высоких нагрузок SLM (с болтом из нержавеющей стали A4-70)

Максимальные допускаемые нагрузки¹⁾ для одиночного анкера в бетоне C20/254
