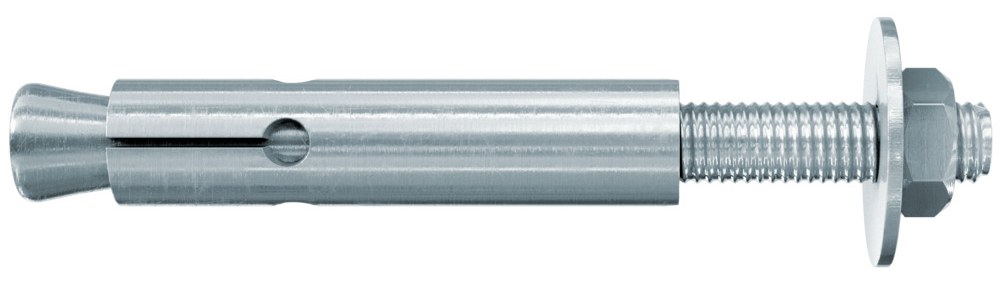

Анкер Fischer FZA 10х40 M6/10 с подрезкой ZYKON, оцинкованная сталь

Анкер Fischer ZYKON выполнен из оцинкованной стали. Специальное сверло FZUB обеспечивает быструю установку, выполняя сверление и коническую подрезку отверстия без необходимости смены инструмента. Анкер пригоден для предварительного монтажа. Сразу после установки анкера в просверленное отверстие распорную втулку забивают поверх конуса с помощью установочного инструмента FZE Plus и заполняют подрезанное отверстие с плотной посадкой. ZYKON FZA идеально подходит для крепления стальных конструкций, ограждений и оборудования в бетоне с трещинами внутри помещений.

Преимущества

• Специальная технология подрезки ZYKON обеспечивает соединение с плотной посадкой и максимальную надежность крепления, даже в больших трещинах.
• Практически безраспорный монтаж анкера обеспечивает малые краевые и межосевые расстояния, что дает большую гибкость использования.
• Специальное сверло FZUB обеспечивает быструю установку, выполняя сверление и коническую подрезку отверстия без необходимости смены инструмента.
• Геометрия просверленного отверстия уменьшает расход энергии при монтаже.

Технические данные

Области применения

Строительные материалы

Одобрено для:

• Бетон C20/25 - C50/60, с трещинами и без трещин

Также подходит для:

• Бетон C12/15
• Натуральный камень с плотной структурой

Допуски

• ETA-98/0004
• DoP 0179
• DoP No. 0035
• DoP No. 0083
• BZS Nr. D 00-236

Порядок монтажа

• FZA подходит для предварительного монтажа.
• Отверстие с конической подрезкой просверливается специальным сверлом FZUB.
• Сразу после установки анкера в просверленное отверстие распорную втулку забивают поверх конуса с помощью установочного инструмента FZE Plus и заполняют подрезанное отверстие с плотной посадкой.

Нагрузки

Анкер с подрезкой ZYKON FZA

Максимально допустимые нагрузки для одиночного анкера¹⁾ в бетоне C20/25⁴⁾

При проектировании необходимо учитывать полный Допуск ETA - 98/0004.
