Высокоэффективный анкер с потайной головкой Fischer FH II-SK 12х90/15, нержавеющая сталь A4

Высокоэффективный анкер Fischer FH II S с шестигранной головкой выполнен из оцинкованной стали. Анкер предназначен для сквозного монтажа. Во время затяжки конус перемещается в распорную втулку и расширяет ее, прижимая к стенкам просверленного отверстия. Черное пластиковое кольцо предотвращает проворачивание анкера при затяжке и действует как зона смятия, воспринимающая проскальзывание под действием крутящего момента, благодаря чему закрепляемое изделие притягивается к базовому материалу. Высокоэффективный анкер FH II S с шестигранной головкой идеально подходит для крепления консолей, стальных конструкций и кабельных каналов в бетоне с трещинами и без трещин.

Преимущества

• Международные сертификаты гарантируют максимальную надежность и наилучшие эксплуатационные характеристики. ETA регламентирует использование в районах с сейсмической активностью (категории C1 и C2).
• Низкий профиль головки винта обеспечивает скрытое крепление.
• Идеальное взаимодействие болта и втулки позволяет выдерживать высокие срезающие нагрузки. Благодаря этому требуется меньшее количество точек крепления.
• Оптимизированная геометрия упрощает процесс монтажа.
• Допущено применение пустотелых буров.

Технические данные

Области применения

Строительные материалы

Одобрено для:

• Бетон C20/25 - C50/60, с трещинами и без трещин

Также подходит для:

Бетон C12/15

• Натуральный камень с плотной структурой

Допуски

• ETA-07/0025
• DoP 0197
• DoP No. 0127
• ESR-2691

Порядок монтажа

• FH II подходит для сквозного монтажа.
• Во время затяжки конус перемещается в распорную втулку и расширяет ее, прижимая к стенкам просверленного отверстия.
• Черное пластиковое кольцо предотвращает проворачивание анкера при затяжке и действует как зона смятия, воспринимающая проскальзывание под действием крутящего момента, благодаря чему закрепляемое изделие притягивается к базовому материалу.

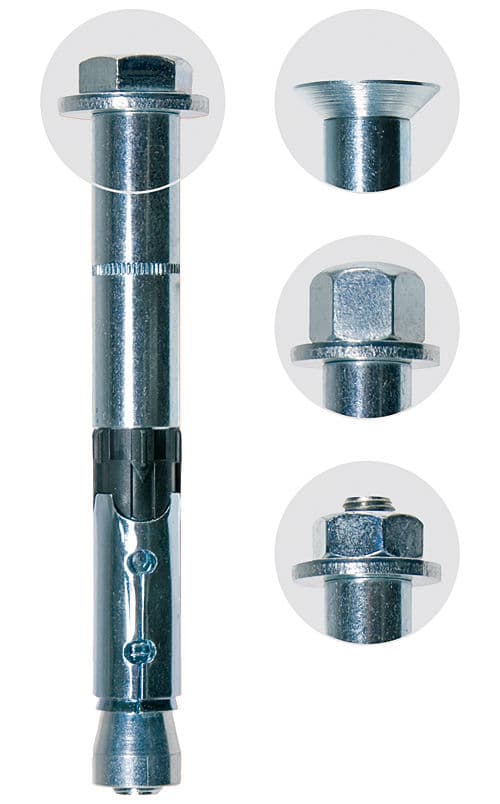

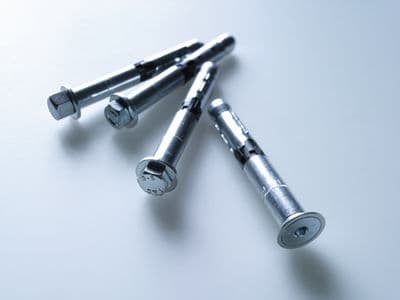

• Несколько вариантов формы головки для любых проектных решений: потайная головка (тип SK), шестигранная головка (тип S), болт с гайкой и шайбой (тип B) и колпачковая гайка (тип H).

Нагрузки

Высокоэффективный анкер FH II-S

Максимально допустимые нагрузки для одиночного анкера1) в бетоне C20/254)

При проектировании необходимо учитывать полный Допуск ETA - 07/0025
