Высокоэффективный анкер с потайной головкой Fischer FH II-SK 12х90/15, оцинкованная сталь

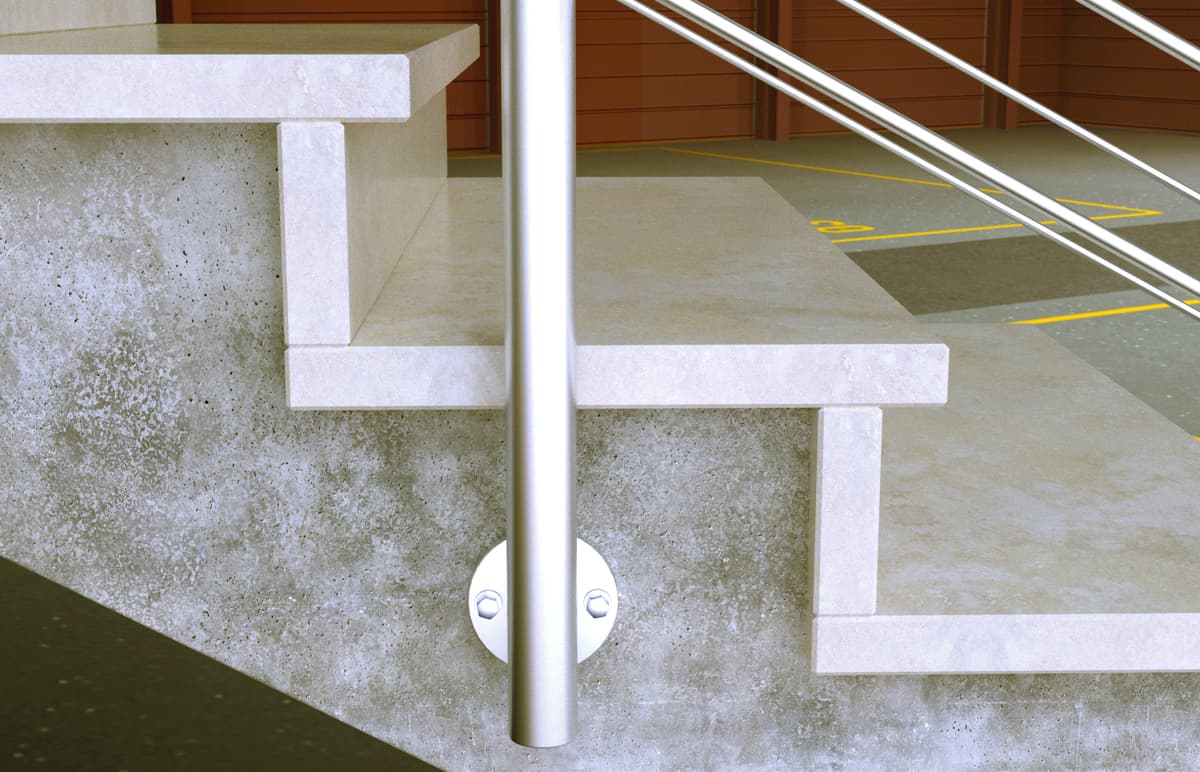

Высокоэффективный анкер Fischer FH II SK с потайной головкой выполнен из оцинкованной стали. Анкер предназначен для сквозного монтажа. Во время затяжки конус перемещается в распорную втулку и расширяет ее, прижимая к стенкам просверленного отверстия. Черное пластиковое кольцо предотвращает проворачивание анкера при затяжке и действует как зона смятия, воспринимающая проскальзывание под действием крутящего момента, благодаря чему закрепляемое изделие притягивается к базовому материалу. Высокоэффективный анкер FH II SK fischer с потайной головкой идеально подходит для крепления перил и лестниц в бетоне с трещинами и без трещин.

Преимущества

• Международные сертификаты гарантируют максимальную надежность и наилучшие эксплуатационные характеристики. ETA регламентирует применение в сейсмически активных зонах (категории C1 и C2).

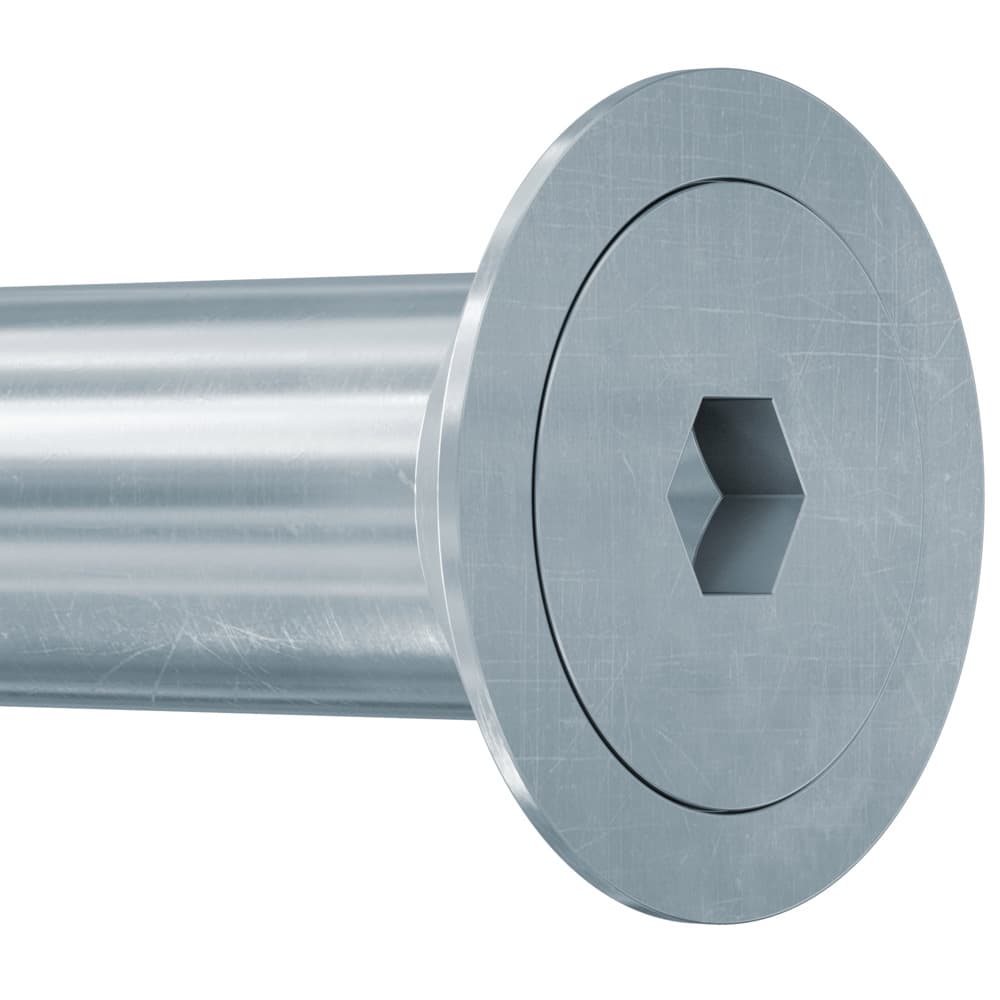

• Потайная головка позволяет выполнять монтаж заподлицо.
• Идеальное взаимодействие болта и втулки позволяет выдерживать высокие срезающие нагрузки. Благодаря этому требуется меньшее количество точек крепления.
• Оптимизированная геометрия снижает трудоемкость при установке.
• Допущено применение пустотелых буров.

Технические данные

Области применения

Строительные материалы

Одобрено для:

• Бетон C20/25 - C50/60, с трещинами и без трещин

Также подходит для:

• Бетон C12/15
• Натуральный камень с плотной структурой

Допуски

• ETA-07/0025
• DoP 0197
• DoP No. 0127

Порядок монтажа

• FH II подходит для сквозного монтажа.
• Во время затяжки конус перемещается в распорную втулку и расширяет ее, прижимая к стенкам просверленного отверстия.
• Черное пластиковое кольцо предотвращает проворачивание анкера при затяжке и действует как зона смятия, воспринимающая проскальзывание под действием крутящего момента, благодаря чему закрепляемое изделие притягивается к базовому материалу.

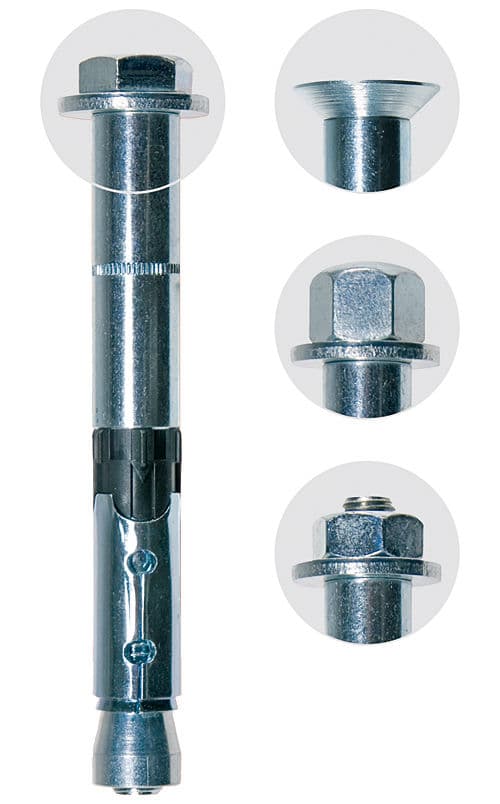

• Несколько вариантов формы головки для любых проектных решений: потайная головка (тип SK), шестигранная головка (тип S), болт с гайкой и шайбой (тип B) и колпачковая гайка (тип H).

Нагрузки

Высокоэффективный анкер FH II-SK

Максимально допустимые нагрузки для одиночного анкера¹⁾ в бетоне C20/25⁴⁾

При проектировании необходимо учитывать полный Допуск ETA - 07/0025
