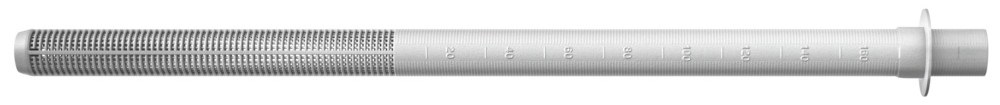

Анкерная гильза для сквозного монтажа Fischer FIS HK 18х130/200 мм, пластик

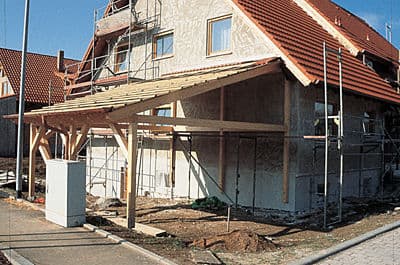

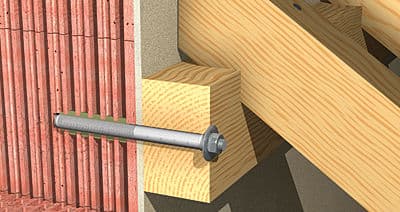

Пластиковая анкерная втулка FIS H K является системным компонентом для использования инъекционных составом fischer в пустотелой кирпичной кладке с помощью сквозного монтажа. Перемещаемый бурт и наличие шкалы облегчает подгонку анкерной гильзы в соответствии с требуемой полезной длиной. Инъекционный состав заполняется от основания анкерной втулки. При установке резьбовой шпильки состав продавливается через сетчатую структуру, что приводит к надежному сцеплению с основным материалом. Нагрузка воспринимается по принципу внутреннего упора. Ненесущие слои также могут быть соединены анкерной втулкой. Анкерная втулка FIS H K подходит для монтажа деревянных конструкций, навесов и маркиз.

Преимущества

• Сетчатая структура анкерной втулки FIS H K адаптирована для инъекционных составов FIS V, FIS GREEN и FIS P Plus и обеспечивает оптимальную фиксацию с помощью внутреннего упора.
• Центрирующие лепестки выравнивают анкерную шпильку в гильзе и позволяют использовать шпильки различных диаметров
• Рифленные ребра фиксируют сетчатую гильзу в отверстии и позволяют легко выполнять монтаж над головой.
• Геометрия анкерных гильз позволяет соединять ненесущие слои для простой и удобной установки.

Области применения

Одобрено для:

• Кирпич с вертикальными пустотами
• Пустотелые блоки из легкого бетона
• Пустотелые бетонные блоки
• Пустотелый силикатный кирпич
• Полнотелый силикатный кирпич
• Полнотелый кирпич

Также подходит для:

• Пустотелые блоки из пемзы
• Блоки из пустотелого кирпича и кирпича с иными видами пустотам
• Твердая пемза и другие твердые строительные материалы

Допуски

• ETA-10/0383
• ETA-11/0419, ETAG 029
• ETA-14/0471, ETAG 029
• DoP 0189
• DoP No. 0026
• DoP No. 0126

Порядок монтажа

• Система может использоваться с любым из следующих инъекционных составом: FIS V, FIS VW HIGH SPEED, FIS VS LOW SPEED, FIS GREEN или FIS P Plus.
• Система подходит для предварительного монтажа в сочетании с инъекционными анкерными втулками и резьбовыми шпильками FIS A или анкерными гильзыми с внутренней резьбой FIS E.
• Анкерная гильза устанавливается в отверстие и заполняется инъекционным составом от основания анкерной гильзы.
• Вращение анкера приводит к проталкиванию состава через сетчатую структуру анкерной втулки таким образом, чтобы он заполнял пустоты в материале основания. Нагрузка передается за счет внутреннего упора.
