Комплект Fischer FIS Set 18x130/200 M12/200, нержавеющая сталь A4

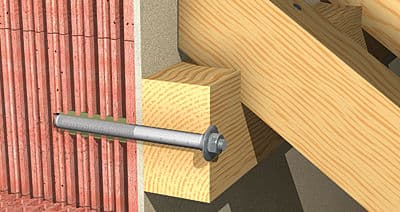

Комплект Fischer FIS является системой для использования инъекционных составов fischer в пустотелой кирпичной кладке посредством сквозного монтажа. Перемещаемый бурт и наличие шкалы облегчает подгонку анкерной гильзы в соответствии с требуемой полезной длиной. Инъекционный состав заполняется от основания анкерной гильзы. При установке резьбовой шпильки состав продавливается через сетчатую структуру, что приводит к надежному сцеплению с основным материалом. Нагрузка воспринимается по принципу внутреннего упора. Ненесущие слои также могут быть соединены анкерной гильзой. Анкерная гильза FIS H K подходит для монтажа деревянных конструкций, навесов и маркиз.

Преимущества

• Сетчатая структура анкерной втулки FIS H K адаптирована для инъекционных составов FIS V, FIS GREEN и FIS P Plus и обеспечивает оптимальную фиксацию с помощью внутреннего упора.
• Центрирующие лепестки выравнивают анкерную шпильку в гильзе и позволяют использовать шпильки различных диаметров
• Рифленные ребра фиксируют сетчатую гильзу в отверстии и позволяют легко выполнять монтаж над головой.
• Геометрия анкерных гильз позволяет соединять ненесущие слои для простой и удобной установки.

Технические характеристики

Нагрузки

Инъекционные системы FIS V, FIS VS и FIS VW с резьбовой шпилькой FIS A⁵⁾ и анкерной гильзой для сквозного монтажа FIS H K

Максимальные допускаемые нагрузки^{1) 6)} для одиночного анкера в кирпичной кладке из пустотелого кирпича при сквозном монтаже. При проектировании необходимо учитывать положения Технического Допуска ETA 10/0383.

Инъекционные системы FIS V, FIS VS и FIS VW с резьбовой шпилькой FIS A⁵⁾ и анкерной гильзой для сквозного монтажа FIS H K

Максимальные допускаемые нагрузки^{1) 6)}для одиночного анкера в кирпичной кладке из пустотелого кирпича при сквозном монтаже. При проектировании необходимо учитывать положения Технического Допуска Z-21.3-1824.

Области применения

Строительные материалы

Одобрено для:

• Кирпич с вертикальными пустотами
• Пустотелые блоки из легкого бетона
• Пустотелые бетонные блоки
• Пустотелый силикатный кирпич
• Полнотелый силикатный кирпич
• Полнотелый кирпич

Также подходит для:

• Пустотелые блоки из пемзы
• Блоки из пустотелого кирпича и кирпича с иными видами пустотам
• Твердая пемза и другие твердые строительные материалы

* Подробная информация о строительных материалах указана в технической документации.

Допуски

• ETA-10/0383
• ETA-11/0419, ETAG 029
• ETA-14/0471, ETAG 029
• ETA-15/0263
• DoP 0195
• DoP No. 0026
• DoP No. 0126

Порядок монтажа

• Система может использоваться с любым из следующих инъекционных составом: FIS V, FIS VW HIGH SPEED, FIS VS LOW SPEED, FIS GREEN или FIS P Plus.
• Система подходит для предварительного монтажа в сочетании с инъекционными анкерными втулками и резьбовыми шпильками FIS A или анкерными гильзыми с внутренней резьбой FIS E.
• Анкерная гильза устанавливается в отверстие и заполняется инъекционным составом от основания анкерной гильзы.
• Вращение анкера приводит к проталкиванию состава через сетчатую структуру анкерной втулки таким образом, чтобы он заполнял пустоты в материале основания. Нагрузка передается за счет внутреннего упора.
