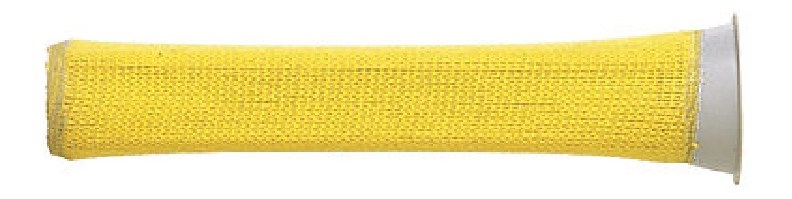

Сетчатая анкерная гильза Fischer FIS H N 16х85 мм, пластик/ткань

Применение: Тенты, навесы, ворота, поручни, консоли, трубопроводы, сантехническое оборудование, решетки, спутниковые телевизионные антенны, солнцезащитные козырьки.

Допущен для использования с материалами: Пустотелый кирпич, пустотелые блоки из легкого бетона, пустотелые бетонные блоки, пустотелый силикатный кирпич, полнотелый силикатный кирпич, полнотелый кирпич. Кроме того, пригоден для использования с: Пустотелыми керамзитобетонными блоками, полнотелыми керамзитобетонными и другими полнотелыми строительными материалами.

Установочный инструмент: Буры для перфоратора

Аналоги: Сетчатая анкерная гильза

Преимущества

• Сетчатая структура гильзы FIS H N адаптирована для инъекционных составов FIS V, FIS VS или FIS VW и обеспечивает экономное использование состава.
• Различные диаметры анкерной гильзы позволяют использовать резьбовые шпильки различного диаметра.
• Форма и размеры сетчатых гильз позволяют перекрывать ненесущие слои на основании, обеспечивая простой и удобный монтаж.

Функционирование

• Систему можно использовать с одним из следующих инъекционных составов: FIS V, FIS VS, FIS VW или FISP. Состав FIS VT также можно использовать, но он не имеет Технических Допусков.
• Данная система пригодна для предварительного монтажа в сочетании с сетчатыми гильзами FIS H N и резьбовыми шпильками FIS A или анкерами с внутренней резьбой FIS E.
• Сетчатую гильзу вставляют в просверленное отверстие и подают инъекционный состав от основания анкерной гильзы.
• Ввертывание резьбовой шпильки заставляет состав выступать через сетчатую структуру гильзы, что приводит к надежному сцеплению с основным материалом. Нагрузка воспринимается образованным внутренним упором.

Технические данные

Нагрузки

Инъекционные системы FIS V, FIS VS и FIS VW с резьбовой шпилькой FIS A5) и сетчатой гильзой FIS H K

Максимальные допускаемые нагрузки^{1) 6)} для одиночного анкера в кирпичной кладке из пустотелого кирпича при предварительном монтаже.

При проектировании необходимо учитывать положения Технического Допуска ETA 10/0383.

Инъекционные системы FIS V, FIS VS и FIS VW с резьбовой шпилькой FIS A5) анкером с внутренней резьбой FIS E5) и анкерной гильзой FIS H K

Максимальные допускаемые нагрузки^{1) 6)} для одиночного анкера в кирпичной кладке из пустотелого кирпича при предварительном монтаже.

При проектировании необходимо учитывать положения Технического Допуска Z-21.3-1824
