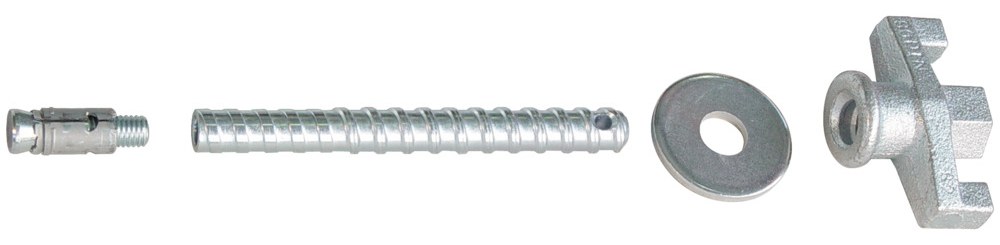

Крепежный комплект Fischer FDBB 16/50 для установок алмазного сверления, оцинкованная сталь

Система крепления многоразового использования для установок алмазного бурения и алмазной резки FDBB. Крепежный комплект FDBB пригоден для предварительного и сквозного монтажа. Перед установкой системы необходимо укомплектовать болт новым распорным элементом. Монтаж комплекта FDBB осуществляется забиванием болта в просверленное отверстие с помощью молотка через плиту основания установки алмазного сверления. Во время затяжки гайки конический болт перемещается в распорную втулку и расширяет ее, прижимая к стенкам просверленного отверстия. После демонтажа болта распорный элемент остается в просверленном отверстии. Болт можно укомплектовать новым распорным элементом и использовать повторно.

Преимущества:

• Разъемное болтовое соединение из распорного элемента и болта обеспечивает простой демонтаж и возможность повторного использования болта.
• Прочный болт многоразового использования гарантирует длительный срок службы.
• Принцип действия анкерного болта обеспечивает контролируемый распор и, следовательно, высокий уровень надежности.
• Большой размер в поперечном сечении болта придает ему высокую несущую способность на срез и высокую степень надежности крепления при резких остановках алмазного сверла.

Области применения и допуски

Строительные материалы

Подходит для:

• Бетон C12/15 - C50/60, без трещин
• Натуральный камень с плотной структурой

* Подробная информация о строительных материалах указана в технической документации.

Порядок монтажа

• Крепежный комплект FDBB пригоден для предварительного и сквозного монтажа.
• Перед установкой системы необходимо укомплектовать болт новым распорным элементом.

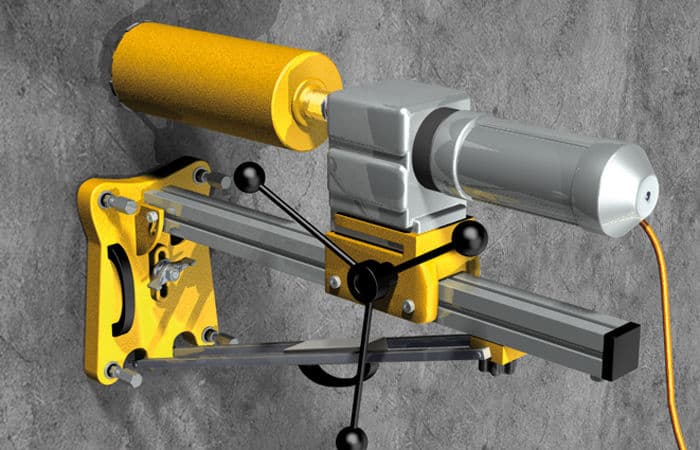

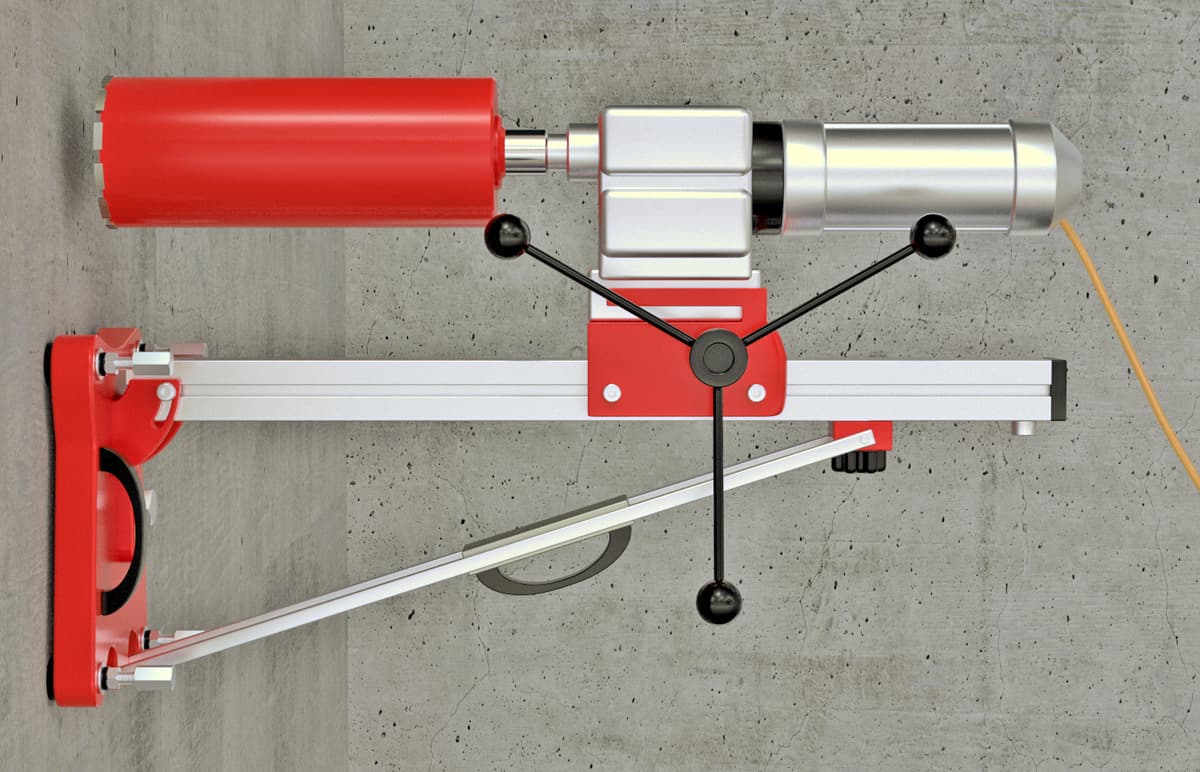

• Монтаж комплекта FDBB осуществляется забиванием болта в просверленное отверстие с помощью молотка через плиту основания установки алмазного сверления.

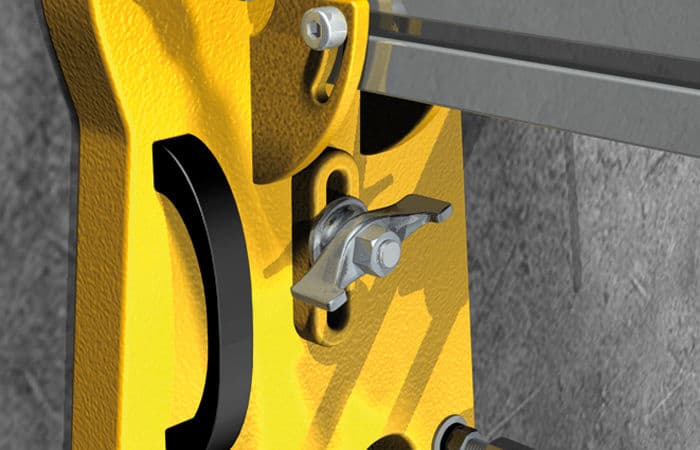

• Во время затяжки гайки конический болт перемещается в распорную втулку и расширяет ее, прижимая к стенкам просверленного отверстия.
• После демонтажа болта распорный элемент остается в просверленном отверстии. Болт можно укомплектовать новым распорным элементом и использовать повторно.

Нагрузки

Крепежный комплект для установок алмазного сверления FDBB

Максимальные допускаемые нагрузки¹⁾ для одиночного анкера в нерастянутом бетоне
