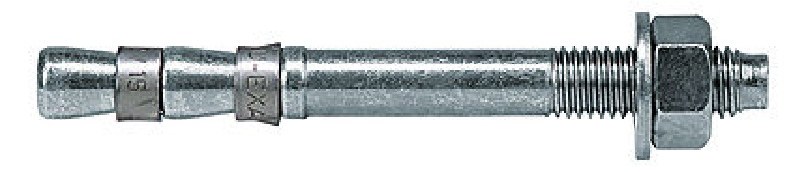

EXA Анкерный болт 6х50/5 Оцинкованная сталь

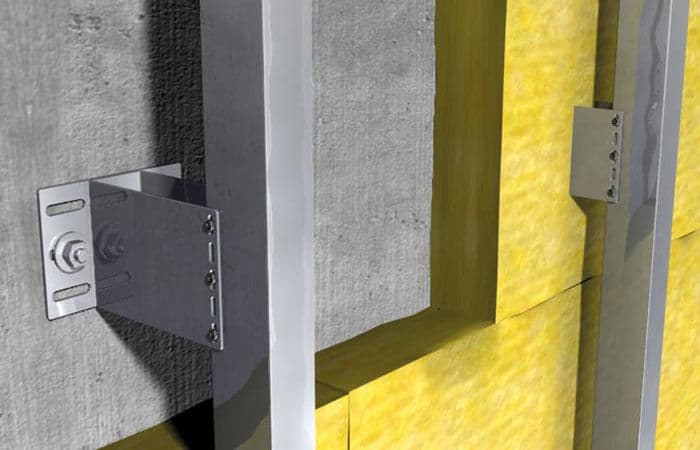

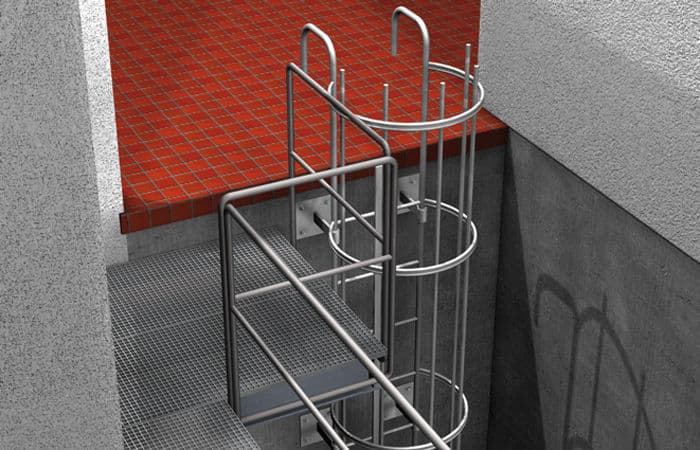

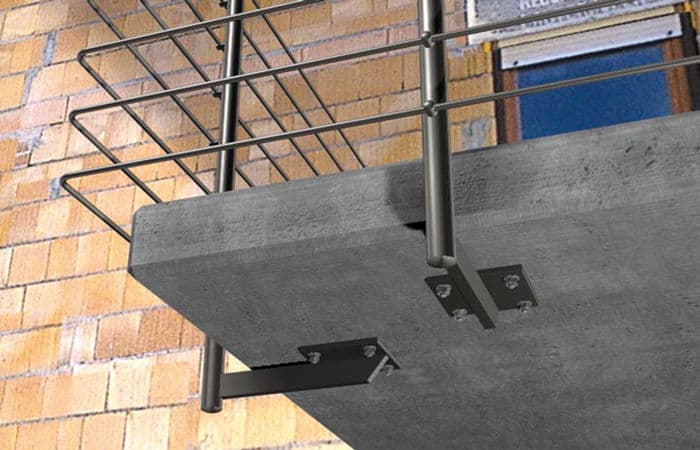

Анкерный болт EXA - удобное в установке крепление для бетона без трещин. Две распорные втулки увеличивают распорную зону и уменьшают проворачивание при затяжке. Это обеспечивает быстрый и простой монтаж. Оцинкованная версия анкерного болта подходит для крепления поручней, кронштейнов и кабельных каналов внутри помещений.

Преимущества:

• Две клипсы увеличивают диапазон распора и уменьшают проскальзывание анкера при монтаже. Это обеспечивает быструю и простую установку.
• Выступ на торце анкера защищает резьбу от повреждения и обеспечивает легкий монтаж и демонтаж крепления.
• Укороченная версия EXA K*) может использоваться при монтаже более тонких деталей из-за малой глубины анкеровки.

Технические данные

Область применения

Строительные материалы

• Одобрено для:
• Бетон C20/25 - C50/60, без трещин

Также подходит для:

• Бетон C12/15
• Натуральный камень с плотной структурой

* Подробная информация о строительных материалах указана в технической документации.

Допуски

• ETA-05/0185
• DoP No. 0014

Порядок монтажа

• Анкер EXA подходит для предварительного и сквозного монтажа.
• Перед монтажом необходимо установить шестигранную гайку в оптимальное положение (забивной болт выступает из шестигранной гайки прибл. на 3 мм).
• Во время затяжки конический болт перемещается в распорную втулку и расширяет ее, прижимая к стенкам просверленного отверстия.
• Для серийного монтажа рекомендуется использовать монтажный инструмент для анкерных болтов FABS.

Нагрузки

Экспресс-анкер EXA

Максимальные допускаемые нагрузки для одиночного анкера¹⁾ в бетоне C20/25⁴⁾

При проектировании необходимо учитывать полный Допуск ETA - 05/0185.
