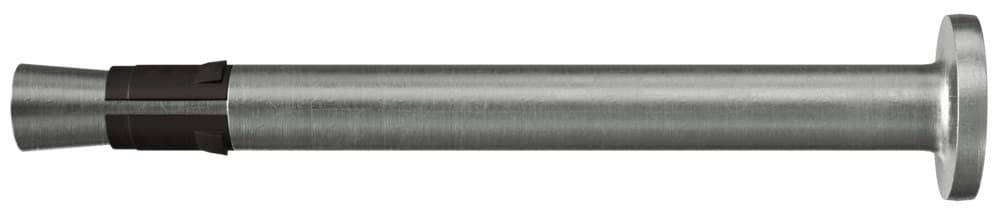

Анкер с гвоздевой шляпкой Fischer FNA II 6x30/30, нержавеющая сталь A4

Гвоздевой анкер FNA II 6 с гвоздевой шляпкой изготовлен из нержавеющей стали. FNA II предназначен для сквозного монтажа. Специальный принцип действия обеспечивает простой ударный монтаж и экономию рабочего времени. Установленный гвоздевой анкер FNA II автоматически фиксируется под действием нагрузки, при этом конус перемещается в распорную втулку и распирает ее в стенках просверленного отверстия. Гвоздевой анкер FNA II 6 с гвоздевой шляпкой подходит для крепления монтажных систем, деревянных и металлических подконструкций снаружи помещений.

Преимущества:

• Специальный принцип действия обеспечивает простой ударный монтаж и экономию рабочего времени.
• Малая глубина анкеровки исключает контакт с арматурой и создает условия для легкой установки.
• Оптимизированная распорная втулка удерживает анкер при установке в просверленное отверстие и предотвращает его выпадение во время крепления в перекрытие.
• Массивное поперечное сечение анкера определяет высокую несущую способность, обеспечивая сверхвысокий уровень надежности.
• Широкий ассортимент головок анкера различной формы позволяет выполнять самые различные крепления и идеально адаптироваться к различным условиям монтажа.

Технические данные

Допуски

• ETA-06/0175
• ETA-06/0175
• DoP 0235

Порядок монтажа

• FNA II с гвоздевой головкой подходит для сквозного монтажа.
• Установленный гвоздевой анкер FNA II автоматически фиксируется под действием нагрузки, при этом конус перемещается в распорную втулку и распирает ее в стенках просверленного отверстия.
• Инструменты для монтажа:
• FNA S-SBO для установки на дрель,
• FNA S-SDS для серийного монтажа с использованием перфоратора,
• FNA S-H для ручной установки.

Нагрузки

Гвоздевой анкер II A4

Максимальные допускаемые нагрузки для одиночного анкера при групповом креплении ненесущих конструкций в бетоне от C20/25 до C50/60⁴⁾.

При проектировании необходимо учитывать полный Допуск ETA - 06/0175.
