FHB-A dyn V Высокоэффективный динамический анкер 12х100/50 Оцинкованная сталь

Анкер для динамических нагрузок fischer Highbond FHB-A dyn изготовлен из оцинкованной стали. Во время процесса монтажа инъекционный состав FIS HB заполняет кольцевой зазор в закрепляемой детали и обеспечивает оптимальное распределение нагрузки. Это позволяет системе поглощать динамические переменные нагрузки. Коническая форма анкера FHB-A dyn обеспечивает контролируемый распор под действием динамических нагрузок. Анкер для динамических нагрузок FHB-A dyn V идеально подходит для крепления направляющих лифтов, промышленных роботов, поворотных подъемных кранов, а также портальных и мостовых подъемных кранов.

Преимущества

• Во время процесса монтажа инъекционный состав FIS HB заполняет кольцевой зазор в закрепляемой детали и обеспечивает оптимальное распределение нагрузки. Это позволяет системе воспринимать динамические переменные нагрузки.
• Коническая форма анкера FHB-A dyn обеспечивает контролируемый распор под действием динамических нагрузок, что позволяет использовать данную систему в бетоне с трещинами.

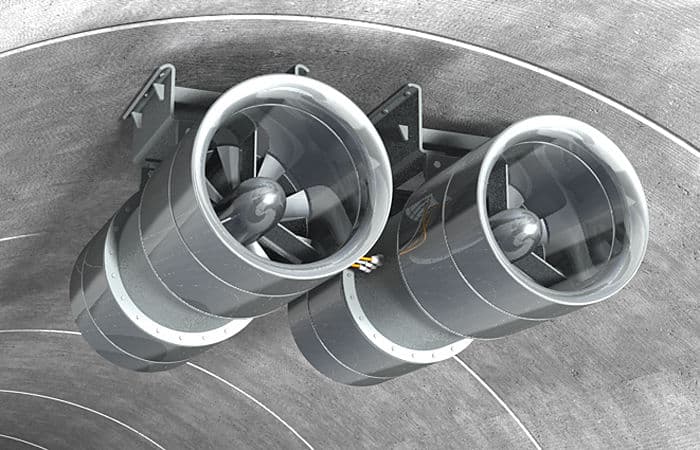

• Кроме того, анкер FHB-A dyn может изготавливться из высококоррозионностойкой стали. Это делает систему пригодной для использования в агрессивной среде (например, в туннелях).
• Высокоэффективный анкер для динамических нагрузок может выдерживать наиболее высокие срезающие нагрузки благодаря использованию версии анкера FHB-A dyn V и, следовательно, обеспечивать более высокий уровень надежности крепления.

Технические характеристики

Области применения

Строительные материалы

Одобрено для:

• Бетон C20/25 - C50/60, с трещинами и без трещин

* Подробная информация о строительных материалах указана в технической документации.

Допуски

• ETA-06/0171
• ETA-06/017

Порядок монтажа

• Анкерная шпилька FHB-A dyn в сочетании с инъекционным составом FIS HB допущена для предварительного и сквозного монтажа.
• Состав соединяет поверхность анкерной шпильки со стенками отверстия и герметизирует его.
• Центрирующая втулка корректно позиционирует анкер в отверстии, обеспечивая тем самым надежное распределение нагрузки.
• Контргайка предотвращает самопроизвольное ослабление гайки.
