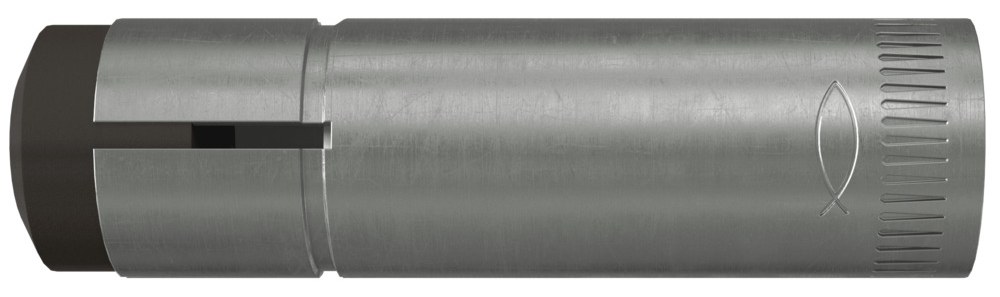

Забивной анкер Fischer FZEA II ZYKON 14х40/M12, нержавеющая сталь A4

Забивной анкер ZYKON FZEA II - анкер с внутренней резьбой из из нержавеющей стали. Специальное сверло FZUB обеспечивает быструю установку, выполняя сверление и коническую подрезку отверстия без необходимости смены инструмента. Анкер пригоден для сквозного монтажа. Сразу после установки анкера в рассверленное отверстие втулку расширяют распорным штифтом с помощью установочного инструмента FZED Plus, а рассверленное коническое отверстие заполняют с плотной посадкой. Забивной анкер ZYKON FZEA II предназначен для крепления трубопроводов, кабельных каналов и вентиляционных систем в бетоне с трещинами снаружи помещений.

Преимущества:

• Анкер c подрезкой Zykon для индивидуальных креплений в бетоне с трещинами и без трещин.
• Сочетание ударного монтажа и системы подрезки ZYKON в анкере обеспечивает возможность индивидуального крепления в бетоне с трещинами.
• Специальная конструкция анкера с подрезкой ZYKON снижает трудозатраты, необходимые для монтажа.
• Специальное сверло FZUB обеспечивает быструю установку, выполняя сверление и коническую подрезку отверстия без необходимой смены инструмента.
• Рельефность, которая проявляется при распоре анкера, обеспечивает простой контроль анкеровки.
• Практически безраспорный монтаж анкера обеспечивает малые краевые и межосевые расстояния, что дает большую гибкость использования.

Технические данные

Области применения

Одобрено для:

• Бетон C20/25 - C50/60, с трещинами и без трещин

Также подходит для:

• Бетон C12/15
• Натуральный камень с плотной структурой

* Подробная информация о строительных материалах указана в технической документации.

Допуски

• ETA-06/0271
• DoP No. 0036

Порядок монтажа

• FZEA II подходит для предварительного монтажа.
• Отверстие с конической подрезкой просверливается специальным сверлом FZUB.
• Сразу после установки анкера в просверленное отверстие распорную втулку забивают поверх конуса с помощью установочного инструмента FZED Plus и заполняют подрезанное отверстие с плотной посадкой.

Нагрузки

Забивной анкер ZYKON FZEA II A4 (нержавеющая сталь A4-70)

Максимально допустимые нагрузки для одиночного анкера¹⁾ в бетоне C20/25⁴⁾

При проектировании необходимо учитывать полный Допуск ETA - 06/0271
