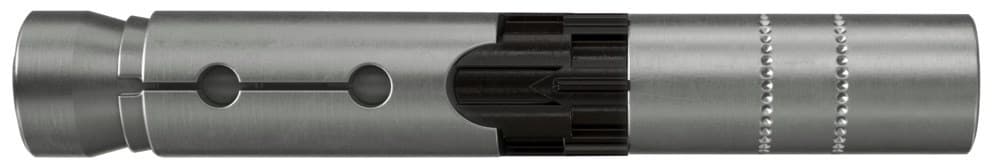

Высокоэффективный анкер Fischer FH II-I 12х77,5/M6, нержавеющая сталь А4

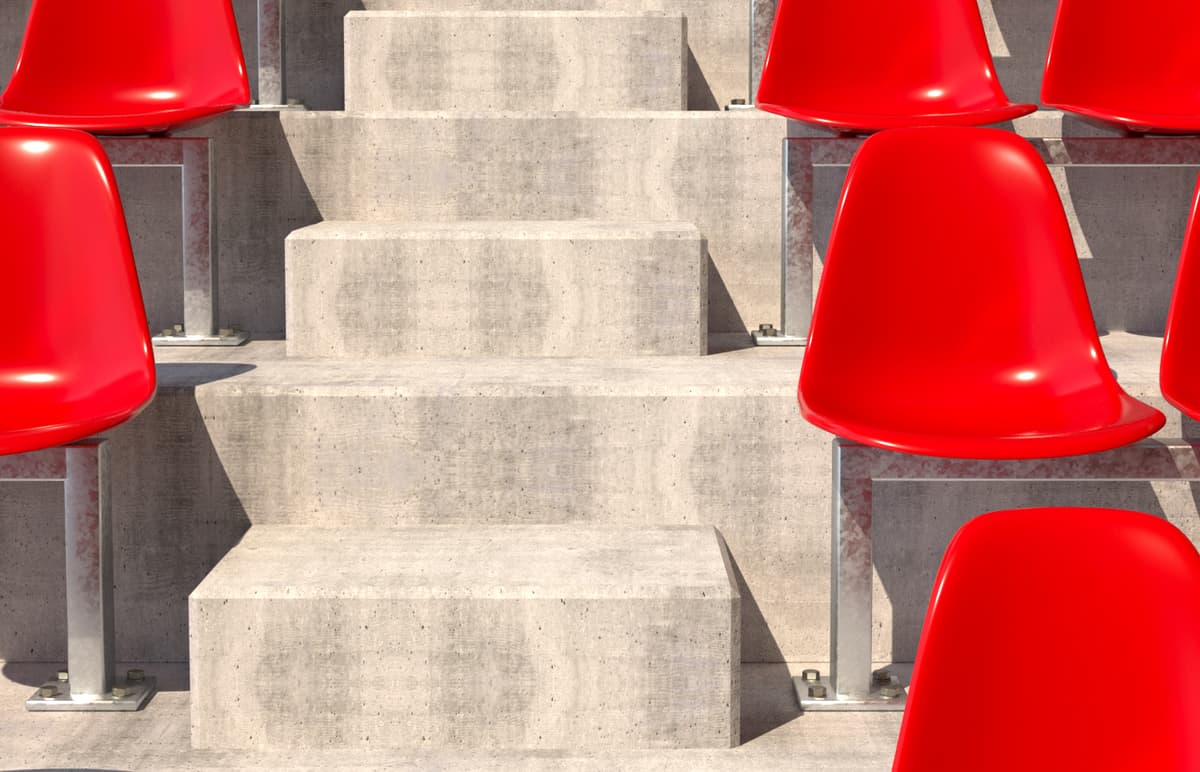

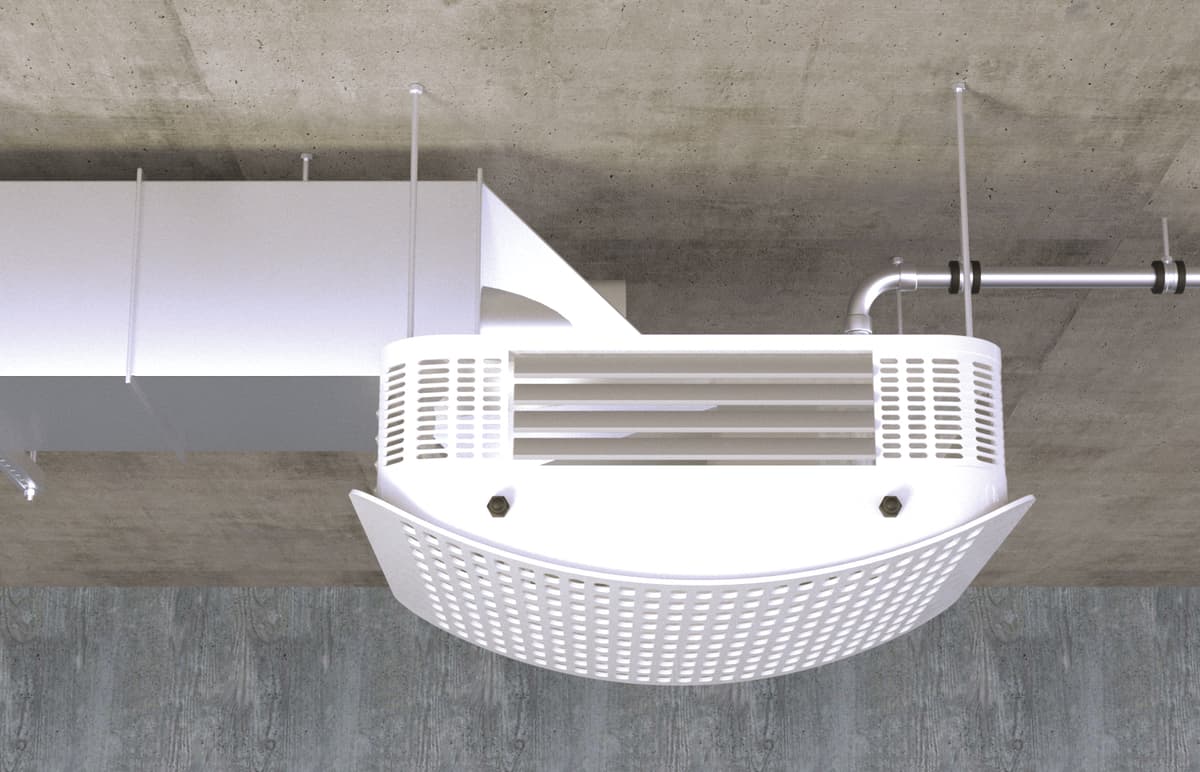

Высокоэффективный анкер FH II-I - это анкер с внутренней резьбой из нержавеющей стали. Предназначен для предварительного монтажа. Во время затяжки анкера конический болт перемещается в распорную втулку и расширяет ее, прижимая к стенкам просверленного отверстия. Черное пластиковое кольцо предотвращает проворачивание анкера при затяжке и действует как зона смятия, воспринимающая проскальзывание под действием крутяжего момента, благодаря чему закрепляемое изделие притягивается к базовому материалу. Высокоэффективный анкер FH II-I компании fischer идеально подходит для крепления сидений на стадионе, перил и лестниц на открытых площадках.

Преимущества:

• Международные сертификаты гарантируют максимальную надежность и наилучшие эксплуатационные характеристики. ETA регламентирует применение в сейсмически активных зонах (категории C1 и C2).
• Анкер с внутренней резьбой позволяет демонтировать крепление и использовать анкерный узел повторно.
• Идеальное взаимодействие болта и втулки позволяет выдерживать высокие срезающие нагрузки. Благодаря этому требуется меньшее количество точек крепления.
• Оптимизированная геометрия снижает трудоемкость при установке.
• Допущено применение пустотелых буров.

Технические данные

Область применения

Строительные материалы

Одобрено для:

• Бетон C20/25 - C50/60, с трещинами и без трещин

Также подходит для:

• Бетон C12/15
• Натуральный камень с плотной структурой

* Подробная информация о строительных материалах указана в технической документации.

Допуски

• ETA-07/0025
• DoP 0197
• DoP No. 0127

Порядок монтажа

• FH II-I подходит для предварительного монтажа.
• При помощи шестигранного ключа во время установки болт вращается по внутренней резьбе. Конус перемещается в распорную втулку и расширяет ее, прижимая к стенкам просверленного отверстия. При этом черное пластиковое кольцо сжимается, затягивая анкер. Таким образом образуется зазор U между бетонной поверхностью и торцом анкера (см. рис. 4)
• Согласно Допуску анкер установлен правильно, если зазор U составляет 3-5 мм. Также при монтаже можно использовать рекомендованный момент затяжки Tinst.

Нагрузки

Высокоэффективный анкер FH II-I

Максимально допустимые нагрузки для одиночного анкера в бетоне C20/25

При проектировании необходимо учитывать полный Допуск ETA - 07/0025
