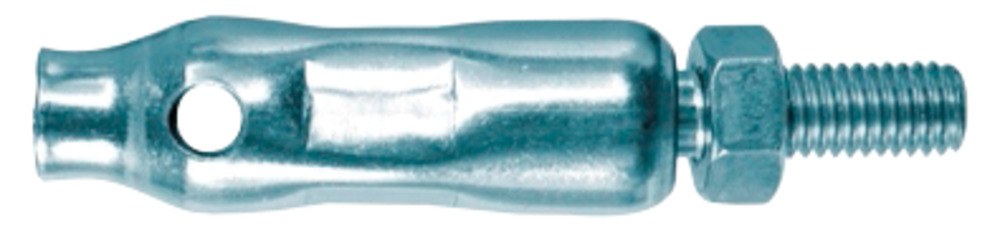

Маятниковый подвес Fischer PDH K M8, оцинкованная сталь

Маятниковый подвес PDH представляет собой одноместное крепление с эффектом гибкого маятника для компенсации изменений длины трубопроводов. Для подвижных труб маятниковые подвесы должны быть установлены попарно для придания большей надежности. Конструкция подвеса позволяет получить степень свободы 360°. Закручиваемая гильза подвеса позволяет регулировать подвес по высоте. Соединительная резьба M 8.

Преимущества

• Конструкция подвеса позволяет вращать его вокруг собственной оси на 360°.
• Подвес регулируется по высоте за счет закручиваемой гильзы.
• Максимальный маятниковый эффект 12° позволяет компенсировать большие изменения длины трубопровода.
• Глубина вкручивания болта достаточна для обеспечения высокой несущей способности на растяжение.

Свойства

• Материал: сталь DD11 (материал № 1.0332) по DIN EN 10112
• Покрытие: электроцинкование, мин. 5 мкм

Технические характеристики

Области применения

• Одно крепление для поглощения корректировки длины трубопровода в любом направлении

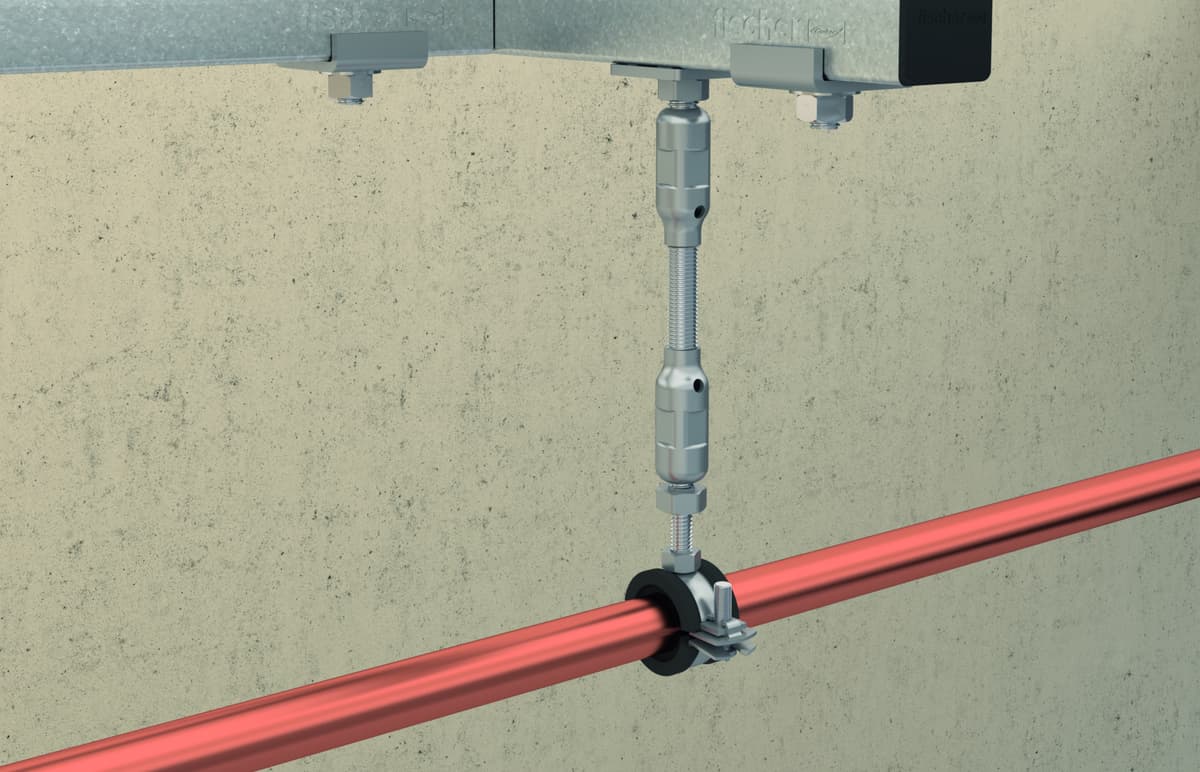

• Установка маятниковых подвесов в паре для перемещения труб без наклонов
• Закрепите резьбовую шпильку контргайкой для предотвращения возможного самооткручивания

Нагрузки

Документы для скачивания
